Objednat vzduchový filtr nebo karburátor na sekačku se zdá jako hračka – dokud nezjistíte, že motorů Briggs & Stratton s výkonem 5 HP existují desítky variant. Zapomeňte na odhady typu „mám červenou sekačku z roku 2015“. Skutečným klíčem ke správnému dílu jsou tři čísla vyražená přímo do kovu motoru. Ukážeme vám, kde je hledat a jak je správně přečíst.

Jak najít a přečíst číslo motoru Briggs & Stratton: Průvodce, který vám ušetří nákup špatných dílů

1. PROBLÉM: „Chci těsnění na ten klasický motor Briggs“

Představte si typickou situaci. Na zahradě vám doslouží sekačka. Začne téct karburátor nebo potřebujete vyměnit startování. Přijdete do prodejny nebo otevřete e-shop a řeknete: „Potřebuji membránu do karburátoru na sekačku s motorem Briggs & Stratton, je to ten černý motor.“ Prodejce v té chvíli stojí před neřešitelným úkolem. Konkrétní modelová řada se totiž mohla vyrábět patnáct let a během té doby výrobce pětkrát změnil konstrukci karburátoru. Bez přesné identifikace motoru riskujete, že koupíte díl, který sice vypadá podobně, ale na váš motor ho nenamontujete. Výsledkem je ztracený čas, zbytečné poštovné a neposekaná tráva.

2. AHA MOMENT: Motor má své vlastní rodné číslo vyražené v kovu

Každý motor Briggs & Stratton má přímo na svém těle vyražený svůj „občanský průkaz“. Nejedná se o papírovou samolepku na šasi sekačky (ta označuje pouze výrobce sekačky, např. AL-KO, Husqvarna, Stiga), ale o čísla vyražená přímo do kovových částí samotného motoru.

Tato čísla jsou neměnná a sdělují nám tři zásadní věci: přesnou konstrukci (Model), specifické osazení díly (Typ) a přesný den, kdy motor sjel z výrobní linky (Kód). Jakmile tato čísla znáte, najít správný rozkres náhradních dílů je otázkou několika vteřin.

3. PRINCIP: Jak číst formát MODEL – TYP – KÓD (Code)

Když se podíváte na kovový kryt nebo víko motoru, uvidíte řadu vyražených čísel uspořádaných v tomto formátu (příklad z praxe):

$$\mathbf{120T02} \quad - \quad \mathbf{9263\text{-}08} \quad - \quad \mathbf{06100556}$$

Pojďme si tuto strukturu podrobně rozebrat:

1. MODEL (vždy šestimístný – např. 120T02): Určuje základní modelovou řadu, objem motoru, konfiguraci ventilů a typ startování.

2. TYP / TYPE (čtyřmístný + trim – např. 9263-08): Označuje specifické mechanické detaily – odlišné ovládání otáček, délku klikové hřídele nebo konkrétní karburátor osazený pro daného výrobce sekačky.

3. KÓD / CODE (osmimístný – např. 06100556): Toto je rodné číslo motoru. Prozrazuje přesné datum výroby a číslo linky.

   • První dvě číslice (06) = rok výroby (2006)

   • Druhé dvě číslice (10) = měsíc výroby (říjen)

   • Třetí dvě číslice (05) = den v měsíci (5. den)

   • Poslední dvě číslice (56) = číslo výrobní linky/směny.

Proč je důležité znát KÓD (Code) při nákupu?

Výrobci motory v průběhu let inovují. V rozkresu náhradních dílů proto u jednoho modelu často najdete dvě verze stejného dílu (např. startovací kladky nebo zapalování). Upozornění u dílů pak vypadá následovně:

• BEFORE code 18021156 – díl je určen pro motory vyrobené před 11. únorem 2018.

• AFTER code 18021156 – díl je určen pro motory vyrobené od tohoto data dále.

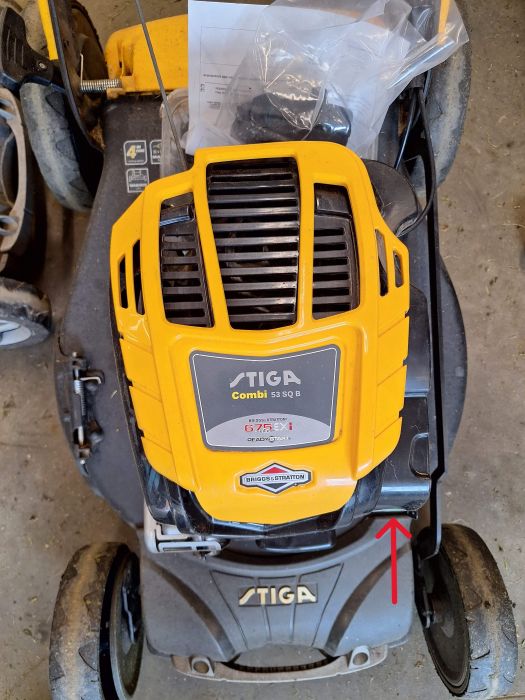

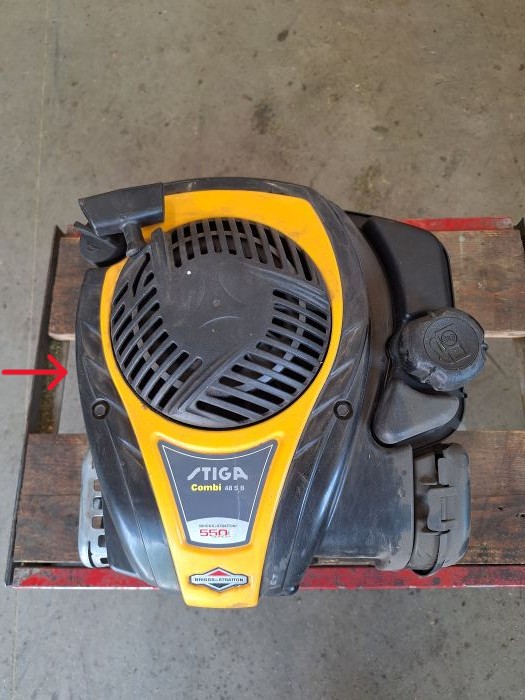

4. PRAKTICKÉ POUŽITÍ: Kde čísla na svém motoru fyzicky najdete?

Umístění čísel se liší podle toho, zda máte rotační sekačku, zahradní traktor nebo průmyslový motor. Na základě oficiální technické dokumentace Briggs & Stratton hledejte na těchto místech:

A) Zahradní sekačkové motory (ručně vedené sekačky)

• 400 Series, 500 Series (Classic, Sprint, SQ, Q): Čísla hledejte vyražená na plechovém krytu přímo nad zapalovací svíčkou. Někdy je nutné očistit nánosy trávy a prachu, abyste kód přečetli.

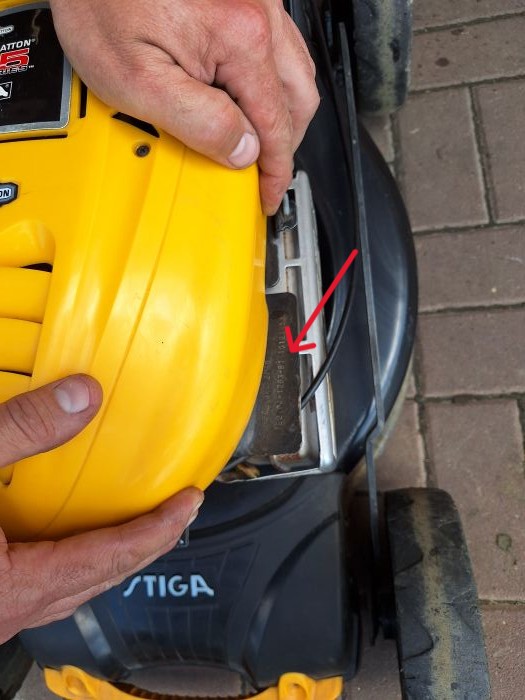

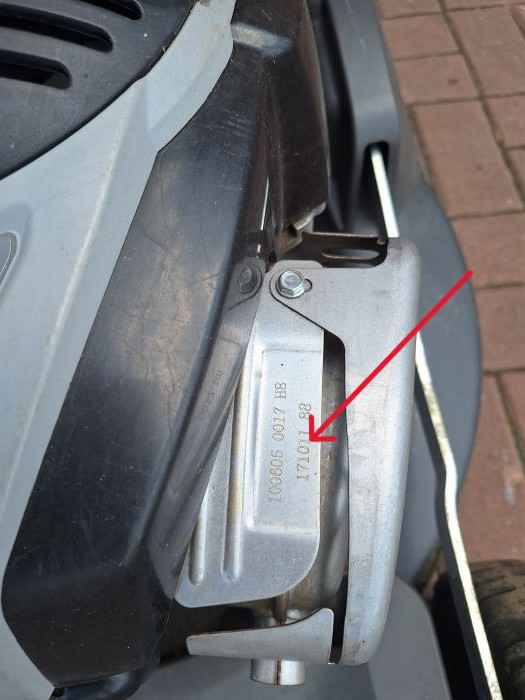

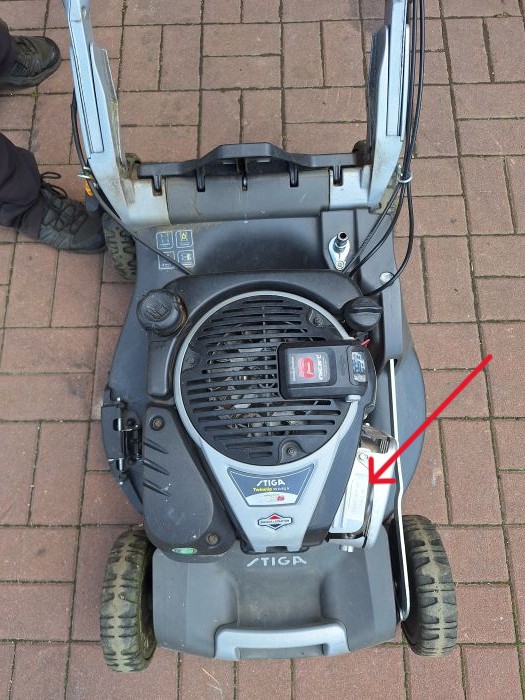

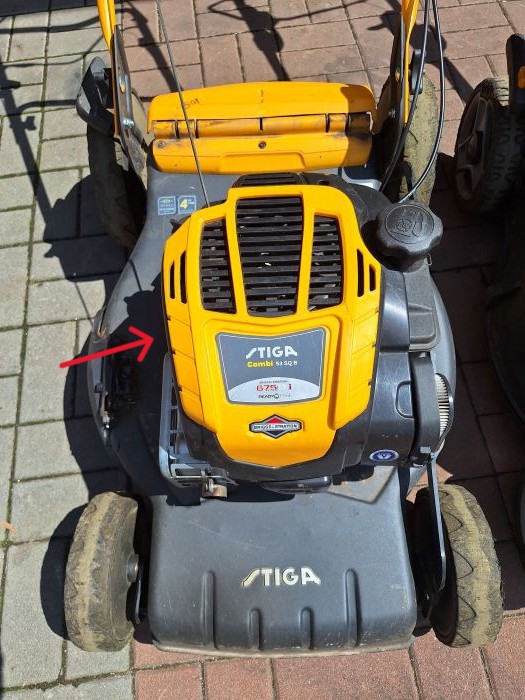

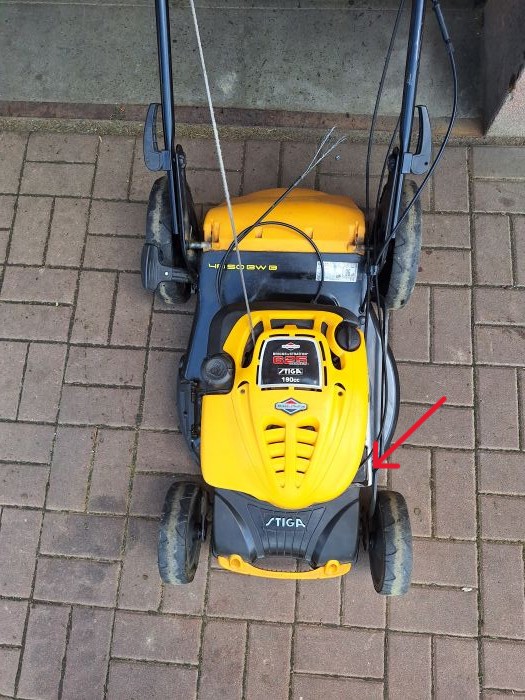

• 600 Series, 800 Series (Quantum, Intek): Zde se identifikační čísla nacházejí na krycím plechu nad tlumičem výfuku (mezi výfukem a nádrží).

B) Zahradní traktorové motory (velké jednoválce a dvouválce)

• Power Built Series, I/C Series, Intek Series, Extended Life Series: Čísla jsou vyražena přímo na kovovém víku ventilu (kovový kryt na přední straně motoru s nápisem OHV).

C) Motory pro průmyslové použití (elektrocentrály, čerpadla, kultivátory)

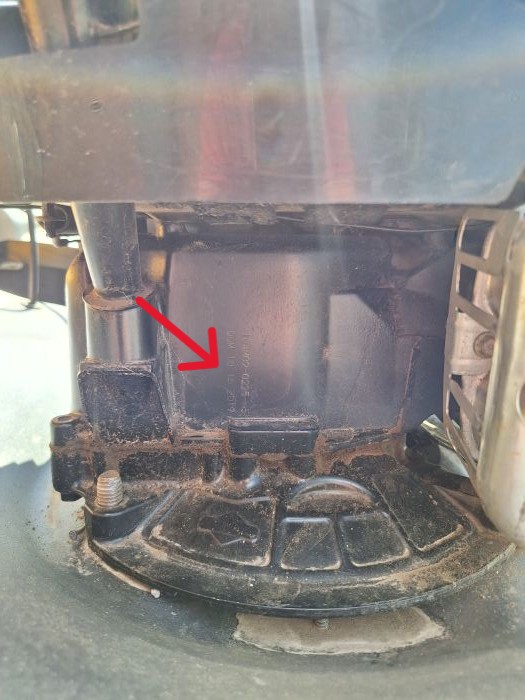

• 800 – 1600 Series (Power Built, Intek, Intek I/C, Intek Pro): Čísla najdete buď přímo na víku ventilu, nebo v prostoru pod výfukem a za vzduchovým filtrem vyražená na bloku či plechu motoru.

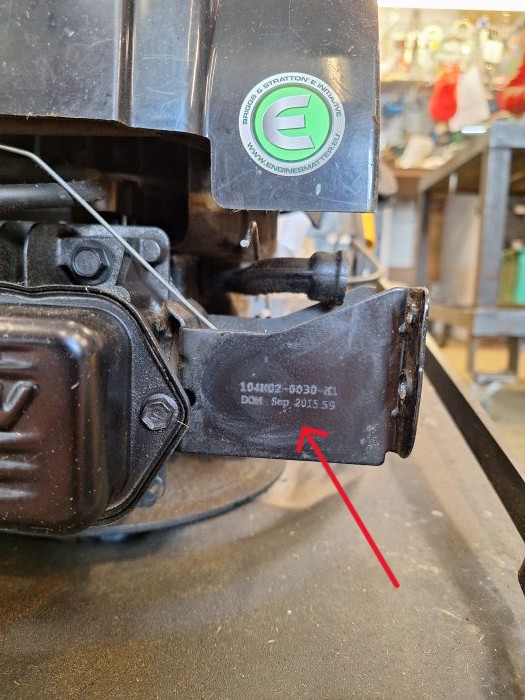

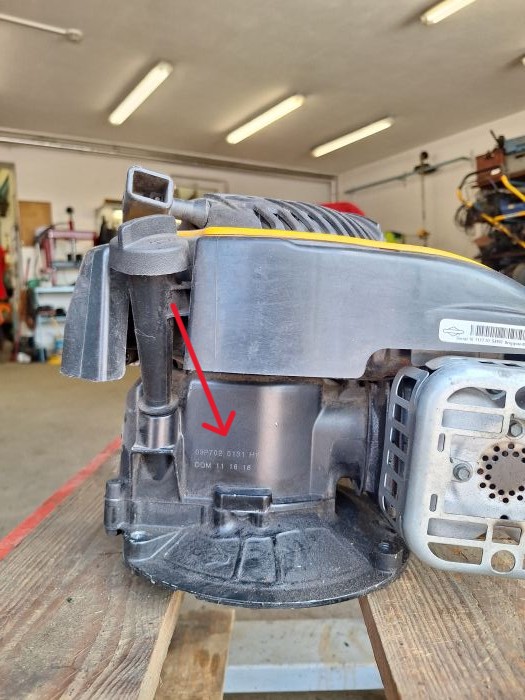

⚠️ POZOR U NOVÝCH MOTORŮ: U novějších generací motorů se může stát, že je na kovovém těle vyražen pouze Model a Typ. Číslo Kódu (Code) v takovém případě hledejte na samolepce s čárovým kódem, která bývá nalepená na plastovém krytu motoru nebo přímo na palivové nádrži.

5. VÝHODY V PRAXI: Proč chtít po zákazníkovi tato čísla?

• Rychlost vyřízení: Žádné zdlouhavé vyptávání. Zákazník nadiktuje čísla, prodejce okamžitě otevírá oficiální rozkres.

• Nulová chybovost: Pokud objednáte díl podle kombinace Model-Typ, máte stoprocentní jistotu, že bude pasovat na klikovou hřídel, přírubu i ovládání plynu.

• Snadná komunikace se servisem: Pokud posíláte sekačku do servisu TURPIL, stačí nám tyto kódy vyfotit mobilním telefonem a poslat předem. Ušetříme si čas s diagnostikou a díly pro vás můžeme mít připravené ještě předtím, než stroj přivezete.

COMPARISON BLOK: Stará vs. nová identifikace

PRAKTICKÉ ZKUŠENOSTI Z POUŽITÍ

Na co si dát při čištění vyražených kódů pozor?

Čísla vyražená na plechovém krytu nad výfukem nebo u svíčky bývají často zanesena spálenou trávou, mastnotou a prachem.

• Tip z praxe: Nikdy se nesnažte tato čísla čistit hrubým drátěným kartáčem nebo smirkovým papírem namontovaným na vrtačce. Mohli byste jemně vyražené znaky (zejména číslice 3, 8, 0, 6, které se snadno pletou) nenávratně zbrousit. Použijte raději čistič na brzdy, nechte usazeniny odmočit a jemně je setřete mosazným kartáčkem nebo hrubou utěrkou.

• Jak přečíst nečitelné číslo: Pokud je kód špatně čitelný, přiložte na něj list papíru a lehce po něm přejíždějte obyčejnou tužkou (klasická technika frotáže). Reliéf vyražených čísel se na papíře krásně vykreslí.
